Лінія виробництва патчкордів: Посібник покупця

Однометровий симплексний джемпер SC коштує 2 долари в деяких постачальників, а в інших — 12 доларів. Той самий тип роз’єму, та сама специфікація кабелю на папері. яка різниця Все, що не вказано в технічних характеристиках.



Ця різниця в ціні зумовлена ​​виробничими рішеннями-класу волокна, якості араміду, джерела наконечників, обладнання для полірування, протоколу тестування. Якщо ви оцінюєте постачальників або думаєте про створення власної лінії, розуміння цих факторів витрат має значення. Не тому, що дешевше завжди гірше (іноді це просто ефективніше), а тому, що вам потрібно знати, що ви насправді купуєте.

Чому ціни так сильно відрізняються

Сировина становить 45-55% собівартості продукції. Саме там відбувається найбільше скорочення витрат, і це здебільшого непомітно для покупців.

Клас серцевини волокнає великим. Сердечники класу A- від основних виробників проти класу C або D-, які замінюють деякі заводи. Без інтерферометра для перевірки-і багатьох менших операцій немає-ви не можете сказати, доки не буде встановлено. Тоді ви отримаєте надмірні втрати, короткий діапазон передачі, непостійний діаметр сердечника, що перетворює зварювання в кошмар. Я бачив OM3-300, позначений як OM4. Трапляється більше, ніж галузь хоче визнавати.

Арамідне волокно(Кевлар — це лише торгова марка DuPont для нього) має захищати волокно від напруги розтягування під час тяги. Справжній арамід коштує грошей. Поліестерова пряжа коштує, можливо, на-десяту частину дешевше, і майже нічого не робить. Деякі постачальники все одно використовують його. Швидкий спосіб перевірки: вдарити запальничкою по відкритим пасмам. Поліестер плавиться і горить, а арамід ні. Нам надходили кабелі з арамідом, який не пройшов цей тест.

Якість наконечникабезпосередньо впливає на оптичне вирівнювання. Хороші наконечники з концентричністю 1,0 мкм. Дешеві мають розмір 1,5 мкм, а потім під час тестування їх «налаштовують»-обертаючи, доки вони не збігаються з еталонним. Проходить вимірювання, зазнає невдачі в полі при випадковому спаровуванні. У деяких місцях навіть використовують перероблені наконечники, які вже пройшли один цикл полірування. Довжина виступу неправильна, внесені втрати збільшуються, і ви застрягли, з’ясовуючи, чому ваша мережа має проблеми через шість місяців.

Питання матеріалу куртки стосується не так вартості, а більше відповідності. LSZH коштує дорожче, ніж ПВХ, але будівельні норми все частіше вимагають його для внутрішніх трас. Деякі постачальники котирують LSZH і поставляють ПВХ. Дивлячись не скажеш.

Економіка виробничої лінії

Рішення щодо автоматизації не є складним, якщо ви знаєте свої цифри. Менше ніж 20 000 з’єднувачів на місяць напівавтоматичне полірування з ручним складанням зазвичай має більше сенсу, ніж повна автоматизація. Понад 100 000 щомісяця повна автоматизація окупає себе. Між цим залежить від ваших витрат на оплату праці та того, наскільки стабільним є ваш асортимент продукції.

Компанія Komax опублікувала вказівки щодо того, що автоматизація стає економічно виправданою понад 250 000 кінців кабелю на рік (komax.com). Це відповідає тому, що ми бачили. Стрибок вартості обладнання від напівавто-автоматичної до повної автоматизації є значним-часто 300 тис. дол. США або більше-і це має сенс лише в обсязі.

Ця різниця в 0,31 дол. США за-з’єднувач між ручним поліруванням і напівавтоматичним-збільшується швидко. При місячному обсязі 50 000 це економія 15 500 доларів США на місяць. Обладнання окупається менше ніж за рік. Але при місячному обсязі 5000 ви заощаджуєте 1550 доларів на місяць проти 150 тисяч доларів. Це вісім-років окупності. Немає сенсу.

Ставки праці значно змінюють цей розрахунок. Наведені вище цифри передбачають 15 доларів США за годину. При ціні 8 доларів США за годину ручне керування залишається життєздатним довше. За 25 доларів США на годину навіть помірні обсяги виправдовують автоматизацію.

Деталі процесу, які насправді мають значення

Я не збираюся проходити всі дванадцять етапів виробництва. Більшість із них є простими, якщо у вас є гідне обладнання та навчені оператори. Але більшість проблем із якістю викликають три сфери.

Епоксидне затвердінняце місце, де багато роз’ємів псуються, навіть не досягнувши полірування. EPO-TEK 353ND, змішаний 10:1, затвердів при 150 градусах приблизно хвилину. Ви можете сказати, що це зроблено, коли колір зміниться з жовтувато-зеленого на бурштиновий. Недостатнє закріплення спричиняє несправності витягування. Надмірне затвердіння робить його крихким. Багатомодовий режим особливо чутливий-термічний удар тріскає серцевину. Деякі операції покроково-виліковуються (початок з 80 градусів, збільшення), щоб запобігти цьому, але для цього потрібні програмовані печі. Бюджетні рядки пропускають це та приймають хіт прибутку.



Останній етап поліруванняпропускається більше, ніж слід. Алмазне полірування генерує достатньо тепла, щоб змінити показник заломлення верхніх 20-30 мкм поверхні волокна. Суспензія CMP видаляє цей пошкоджений шар. Пропустіть це, і ви пройдете візуальну перевірку-торцева грань виглядає добре-але тести випадкового з’єднання IL показують підвищені втрати. Не кожен роз’єм, достатньо, щоб створити польові проблеми.

Також: не очищайте спиртом після CMP. Викликає постійні кров’янисті виділення. Нам знадобилося 200 утилізованих роз’ємів, щоб визначити це.

Дюрометр з гумовою прокладкоюнудно, але важливо. Колодки мають специфікацію Shore 50-65. З використанням вони твердіють. У Шора 70+ ви отримуєте зміну геометрії-радіус кривизни та висота волокна починають дрейфувати. Щомісячні перевірки виявляють це. Більшість операцій, орієнтованих на витрати, перевіряють щоквартально, чи взагалі перевіряють, і дивуються, чому їх прибутковість коливається.

Характеристики якості та їхнє значення для доступу на ринок

IEC 61753-1 клас B (середній IL Менше або дорівнює 0,12 дБ, макс. Менше або дорівнює 0,25 дБ) став ефективним мінімумом для телекомунікацій і роботи в центрах обробки даних. Рівень C (означає менше або дорівнює 0,25 дБ) підходить для підприємств і кампусу. Категорія Д - житлова.

Якщо ваше виробництво не може стабільно досягати рівня B, ви втрачаєте доступ до контрактів, які насправді добре оплачуються. Обладнання та керування процесом для переходу від рівня C до рівня B коштують, можливо, на 40-60% більше. Не тривіальна різниця, але різниця в доступі до ринку більша.

Специфікації геометрії в GR-326 (радіус кривизни, висота волокна, зміщення вершини) мають значення, оскільки вони передбачають продуктивність випадкового сполучення. З’єднувач, який чудово виглядає на фоні головної перемички постачальника, може вимірювати 0,35 дБ на фоні вашої встановленої установки, оскільки геометрія гранична. Ось чому дані тривимірної інтерферометрії важливі і чому деякі постачальники не хочуть їх надавати.

Редакція IEC 2022 змінила одну річ: тепер оптичні характеристики мають перевагу над візуальним оглядом. Роз’єм із незначними подряпинами в зоні B можна доставити, якщо IL/RL відповідає специфікаціям. Варто знати, коли ви оцінюєте заявки постачальника про відсоток відхилень.

Оцінка постачальників

Запитайте про врожайність. Заяви щодо місткості не мають великого значення. Лінія, яка виробляє 10 000 одиниць на день при 8% браку, дає менш придатний продукт, ніж лінія, яка виробляє 6 000 в день при 2%. І ці відмови кудись йдуть-іноді до менш вибагливих клієнтів, іноді переназвані власним брендом для іншого ринку.

Запитайте про обладнання вінтаж. Цю не помічають. 2015-Полірувальні машини епохи з оригінальним мікропрограмним забезпеченням не дають таких же результатів, як поточне обладнання з адаптивним контролем тиску. Різниця проявляється в узгодженості геометрії.

Якщо вам не дозволять відвідати заклад, то це теж інформація.

Зображення попиту

Це має значення для прийняття рішень щодо часу. Компанія Corning публічно заявила, що центри обробки даних штучного інтелекту потребують приблизно в 10 разів більше оптоволокна, ніж традиційні збірки (corning.com). Минулого року розгортання FTTH у США досягло рекорду-10,3 мільйона домогосподарств, завдяки чому загальне покриття досягло 88 мільйонів домогосподарств. Програма BEAD коштує 42 мільярди доларів, перш за все оптоволокно-. Сегмент MPO/MTP зростає двозначними темпами.

Терміни поставки обладнання нормалізовано після хаосу 2022-2023 років. Зараз стандартний термін становить 6-8 тижнів. Світильники MPO все ще працюють 10-14 тижнів. Якщо ви додаєте потужності, розпочніть процес закупівлі заздалегідь.

Підсумок

Джемпер 2$ і джемпер 12$ виглядають однаково. Різниця полягає в марці матеріалу, контролі процесу та суворості тестування-, жодна з яких не відображається в таблиці даних. Розуміння того, звідки фактично походять витрати на виробництво, дає змогу оцінювати постачальників за тим, що має значення, замість того, щоб просто порівнювати пропоновані ціни.

Незалежно від того, шукаєте ви постачальники чи будуєте, питання однакові: який клас волокна, який арамід, яка концентричність наконечника, який протокол випробувань, який показник продуктивності. Постачальники, які відповідають чітко, вам щось говорять. Постачальники, які цього не роблять, також щось вам говорять.

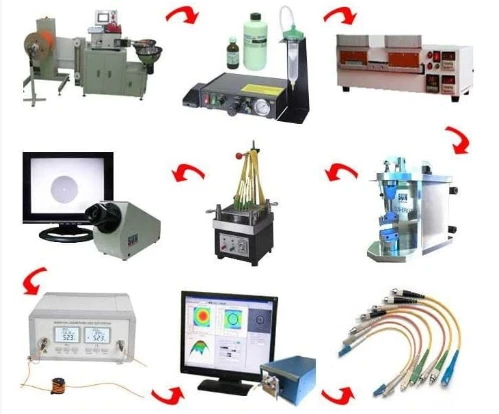

У сучасну епоху швидкого розвитку інформації, чи то масова передача даних у центрах обробки даних чи доступ до мережі в незліченних домогосподарствах, усе залежить від, здавалося б, непомітного, але критично важливого компонента-патч-корд (перемичка). Будучи основною платформою для виробництва цього ключового компонента, лінія виробництва патч-кордів виконує життєво важливу місію побудови комунікаційної інфраструктури. Ця стаття розпочнеться з основних концепцій патч-кордів і надасть-поглиблений аналіз повної картини ліній виробництва патч-кордів, представивши читачам комплексну систему знань.
